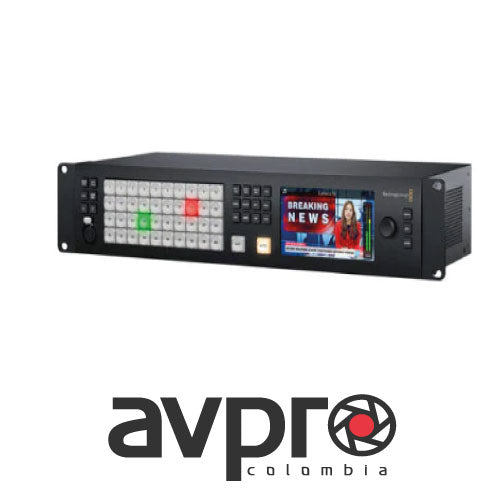

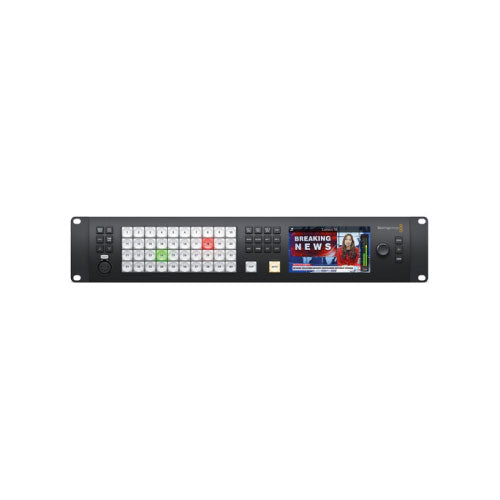

Blackmagic Design ATEM 4 M/E Constellation HD Live Production Switcher (2 RU)
- SKU del producto: SWATEMSCN2/1ME4/HD
- Categoría: los más valorados, SWITCHER DE VIDEO

- Admite 3G/HD-SDI a 10 bits.
- 40 entradas 3G-SDI, 24 salidas 3G-SDI.
- Hasta 16 ventanas de monitoreo multivista.
- Salida de cámara web a través de USB tipo C.
- Convertidor de velocidad de fotogramas/formato por entrada.
- Mezclador de audio de 156 canales.
- 16 x Upstream, 4 x Downstream Keyer.
- Incrustadores de croma/luminancia.
- Generadores de colores/patrones.
- Control de hardware o software Mac/Windows.
La potente conmutación HD de eventos en vivo, compatible con hasta 40 entradas individuales 3G-/HD-SDI integradas en un chasis de 2 RU, está disponible con el conmutador de producción en vivo Blackmagic Design ATEM 4 M/E Constellation HD . El conmutador, que admite señales 3G-SDI y HD-SDI, se conecta a una amplia gama de cámaras y fuentes y ofrece salida de programa a través de 24 salidas 3G-SDI BNC o una salida de cámara web a través de USB tipo C. Además, el conmutador tiene cuatro salidas de vista múltiple con hasta 16 ventanas enrutables que pueden mostrar entradas, video con clave, gráficos e imágenes fijas del grupo de medios, así como la salida del programa. Cada entrada se conecta a un mezclador de audio Fairlight incorporado que admite hasta 156 canales de audio.
Blackmagic Design ATEM Constellation HD 4 M/E
Especificaciones
Capas M/E disponibles | 4 M/E |
Tipos de efectos | 16x Chroma Key 21x Luma Key 4x Stinger 12x DVE |
Claves descendentes | 4x croma, luminancia, DVE |
Generadores | 2x Color 21x Patrón |
Mezcla de audio | Mezcla de 156 canales |
Tipo de conmutación | Pulsador, Software |
Latencia | 10 líneas |
Procesamiento de color | 10 bits 4:2:2 |
Número de fuentes de entrada de video | 40 |
Entradas de vídeo | 40x BNC (3G-SDI/HD-SDI) |
Formato de vídeo de entrada | SDI (10 bits 4:2:2) 1080p: 23,98/24/25/29,97/30/50/59,94/60 fps 1080i: 50/59,94/60fps 720p 50/59,94/60fps |
Entradas de audio | 2x 1/4 TRS estéreo analógico hembra 1x BNC estéreo MADI |
Formato de audio de entrada | Cosa análoga |
Entrada de audio integrada | SDI: 2 canales (por entrada) |
Canales de salida de vídeo | 24 |
Salidas de vídeo | 24x BNC (3G-SDI/HD-SDI) 1x USB-C (Video USB) (Programa) |
Formato de salida de vídeo | SDI (10 bits 4:2:2): 1080p:23,98/24/25/29,97/30/50/60fps 1080i: 50/59,94/60fps 720p: 50/59,94/60fps |
Salidas de audio | 2 x 1/4" TRS, 2 x BNC estéreo MADI |
Formato de audio de salida | Cosa análoga |
Salida de audio integrada | SDI USB-C |
Salida multivista | Vista múltiple de 16 vías a través de SDI |
Otras E/S | 1x BNC Blackburst, referencia, entrada de sincronización de tres niveles 1x control RJ45 1x control RJ12 1x entrada/salida de intercomunicación RJ45 1x entrada/salida de intercomunicación XLR de 5 pines |
Cumplimiento del estándar de video | SMPTE 292M /296M/424M/425M-A/425M-B |
Soporte HDCP | Ninguno |
Vídeo IP | Codificación de 1280x720: 1920x1080 |
tamaño de la pantalla | 5" |
Compatibilidad del sistema operativo | MacOS 11.1 MacOS 12.0 o posterior Windows 10 Windows 11 a partir de abril de 2022: consulte con el fabricante para obtener la compatibilidad más actualizada |
Wifi | Ninguno |
Bluetooth | Ninguno |
E/S de alimentación | 2 entradas IEC C14 |
El consumo de energía | Dispositivo: 147 W |
Temperatura de funcionamiento | 32 a 72°F 0 a 40°C |
Temperatura de almacenamiento | -4 a 140°F -20 a 60°C |
Humedad de funcionamiento | 0 a 90% (sin condensación) |
Factor de forma de bastidor | 2RU |
Dimensiones | 19x9,1x3,48 48,3x23,1x8,84 cm |
Peso | 11,53 libras 5,23 kg |
Peso del paquete | 12.695 libras |
Dimensiones de la caja (LxAnxAl) | 21,2 x 10,5 x 5,2 |
